LEDでちょっと遊んでみる！　2014.11.9

秋月の新製品コーナをかなり頻繁にチェックしていて、おもしろそうなアイテムを見つけました。
マイコン内蔵のカラーLEDです。マイコン内蔵なので、シリアルデータを送出してやれば色とりどりで発色してくれそうなので、
たとえばパワーメータなどにつかえれば面白そうなので買ってみました。

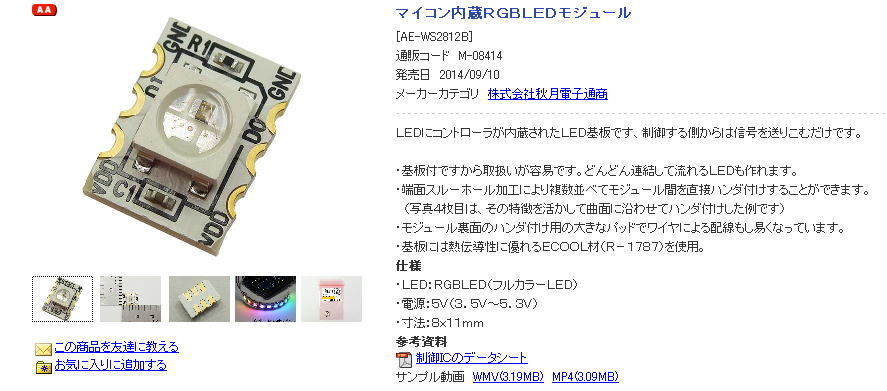

秋月の新製品コーナにでていた気になる製品です。

とりあえず１０個ほど購入してみました。

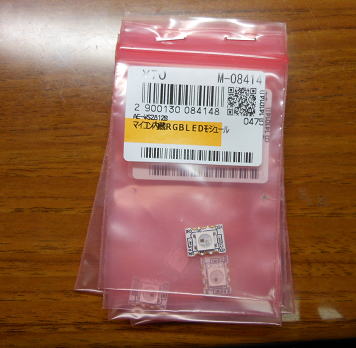

こんな感じで包装されています。

動かしてみよう！

動かすためのマイコンはPICを使用しました。
ただし、高速動作が必要なので２０MHｚの水晶をクロック源としています。
これが最高速度での動作になります。

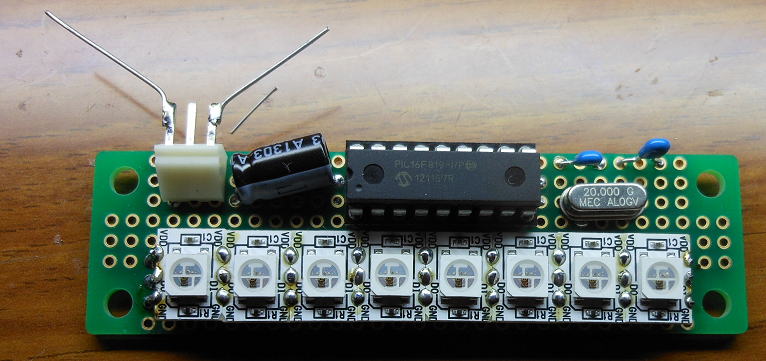

８個のLEDを使用して組み立ててみました。

駆動方法は24ビットのシリアルデータを送出することでRGBの明るさをそれぞれ帰ることができます。
LEDもカスケード接続ができるので、マイコンも１ポートあれば何個でもLEDを制御できます。

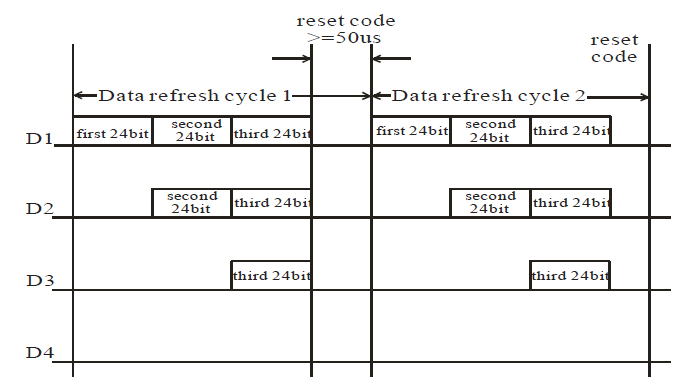

こんな感じで制御します。

ちょっと難しいのが
このLEDの送出データの０あるいは１コードの送出は、送出するデータの時間で制御します。
ただ、この時間がかなり短いんですよね〜。

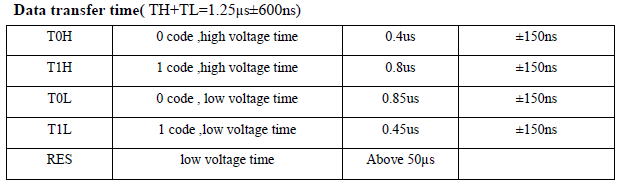

たとえば０のコードを送るには400nSのHレベル、８００nSのLレベルを続けて送出する必要があります。



　データを構成するパルスが短いので高速な処理が必要です。

どのくらいで信号が遅れるかな？

PICを20MHzで動かしたときに、どの程度のパルス間隔で送れるか確認してみました。
たしかPICは４サイクルが１命令だったと記憶しています、

OUTPUT_LOW(LED)
OUTPUT_HIGH(LED)
OUTPUT_LOW(LED)
OUTPUT_HIGH(LED)
OUTPUT_LOW(LED)
OUTPUT_HIGH(LED)
・・

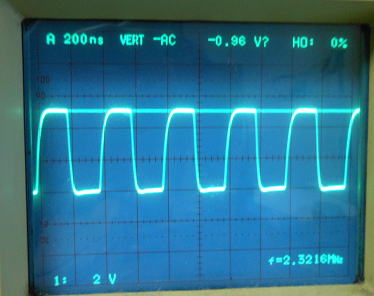

のデータの流れで動かしてみると、１パルスあたり200nSかかります。


１パルス（命令）は200nSです。

ちょうど20MHz(50nS)ですから４サイクルが１命令のようですね。

ということは０のコードを送るとなると
OUTPUT_LOW(LED)
OUTPUT_LOW(LED)
OUTPUT_HIGH(LED)
OUTPUT_HIGH(LED)
OUTPUT_HIGH(LED)
OUTPUT_HIGH(LED)

という感じでIO命令を並べればいいことになります。
しかし１つのLEDを駆動するのに24ビット（24コード）のデータが必要で、
さらに必要LED分だけ送り出すので、かなりプログラムエリアを必要としそうです。
なんせ、サブルーチンで飛ばしたいところですが時間的に間に合いません。

まあ、とりあえず動かしてみましょう！

まあ、どうつかうかかまた別に考えるとして、とりあえず各色で光が流れるプログラムを書いてみて

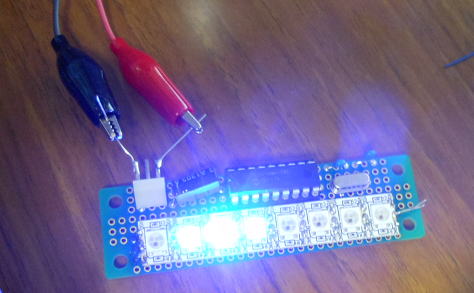

動作確認です。まずは問題なく動作しました。

とりあえず動かすことに成功しました。

さてさて、なにかいいアプリが思いついたら使ってみましょう！

（おしまい）
