ちょっとTea Time!?　OPアンプの周波数特性を測定してみた　2025.6.14

ゲインフェーズアナライザも出来たことなので、ちょっとお遊びでOPアンプの特性を測定してみました。
今回の測定は周波数特性だけです。OPアンプをつかうときは、周波数特性も重要ですが、
入力オフセット電流なんかも、かなり気になる値ですがそれらは今回はパス。
まずは、ゲインフェーズアナライザで測定できる、周波数特性だけです。


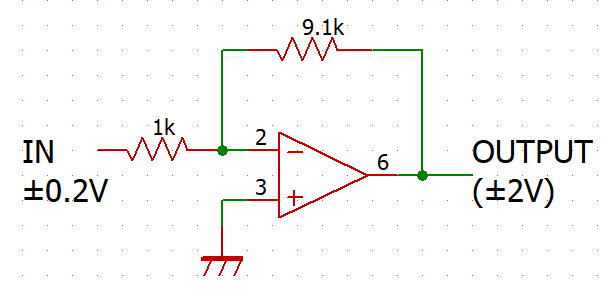

測定回路は簡単に１０倍程度の非反転増幅回路です。入力は±0.2Vの信号を入れています。

OPアンプと特性

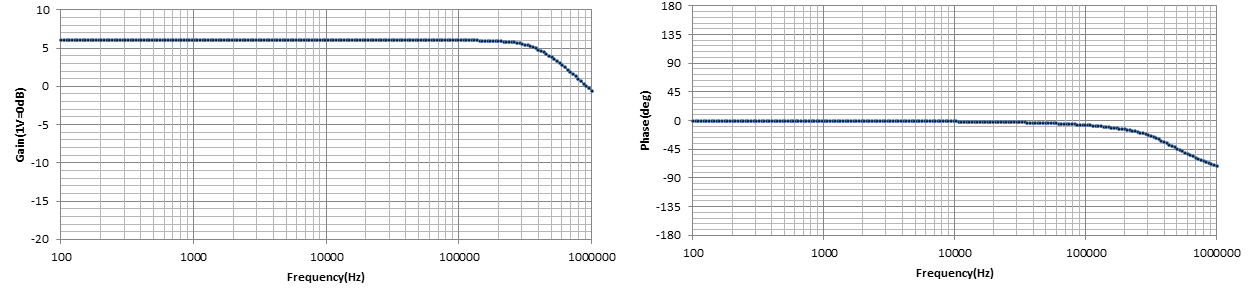

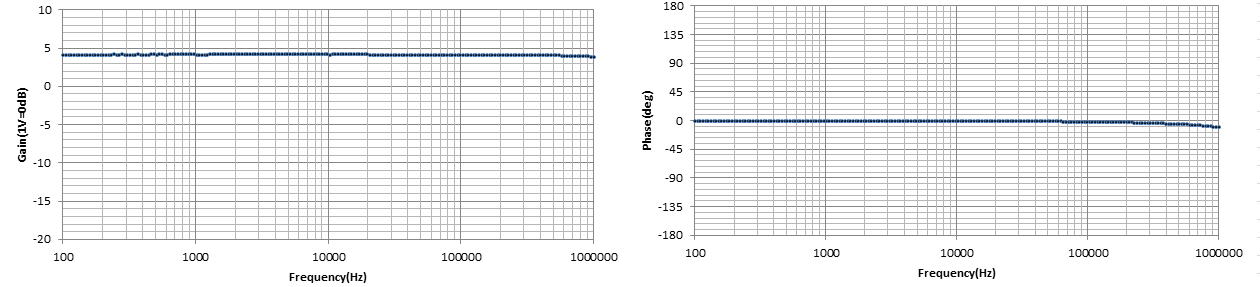

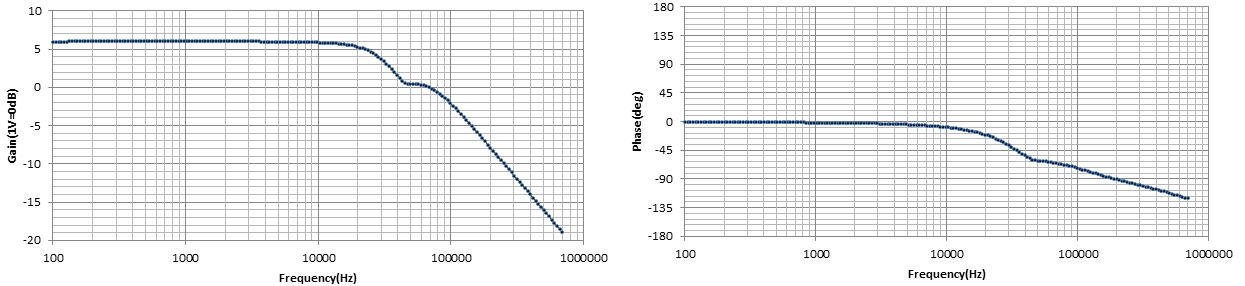

TL081 秋月でちょっと前まで３０円で売っていたのだけどなあ〜。安価なのでシングルOPアンプで実験用に使いつぶすには最適です。

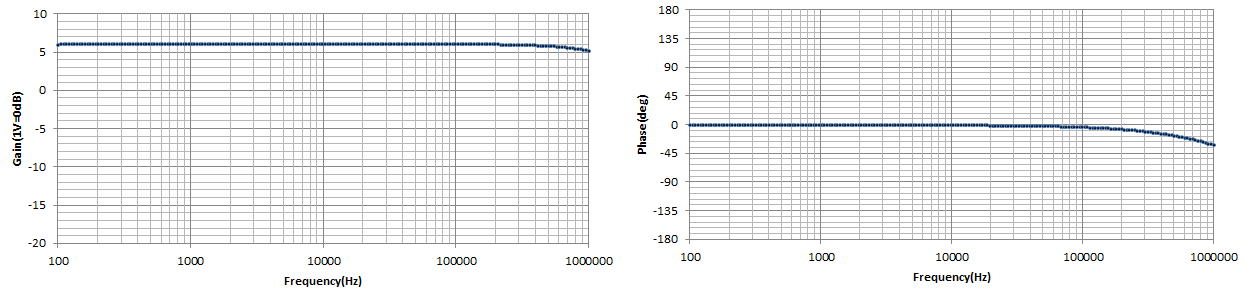

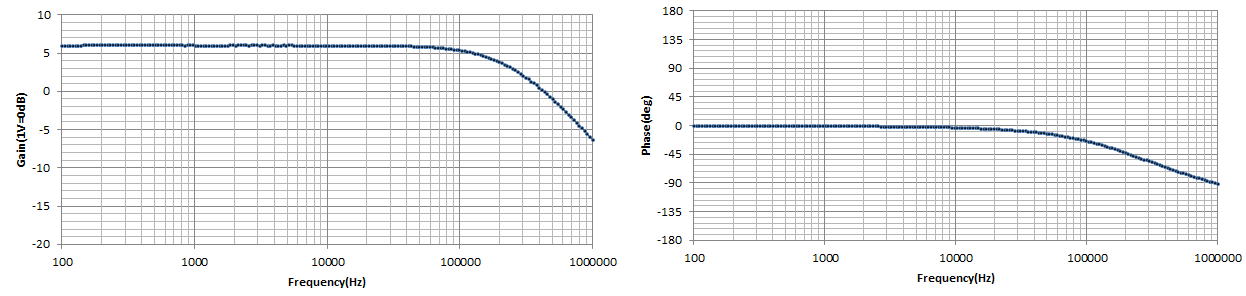

LM7171 手持ちの中では一番高速の部類。GB=200MHzです。昔秋月で売っていたと記憶しています。DIGIKEYで８００円程。入力バイアス電流が大きいので要注意。 ±15Vで使えますが、結構発熱もします。

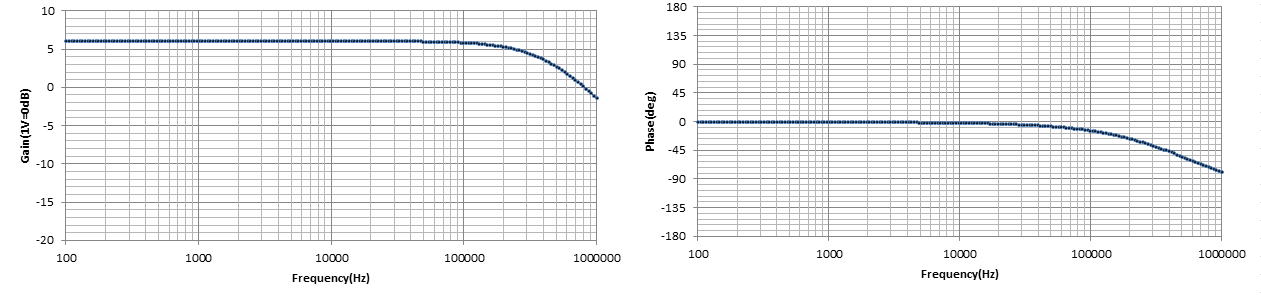

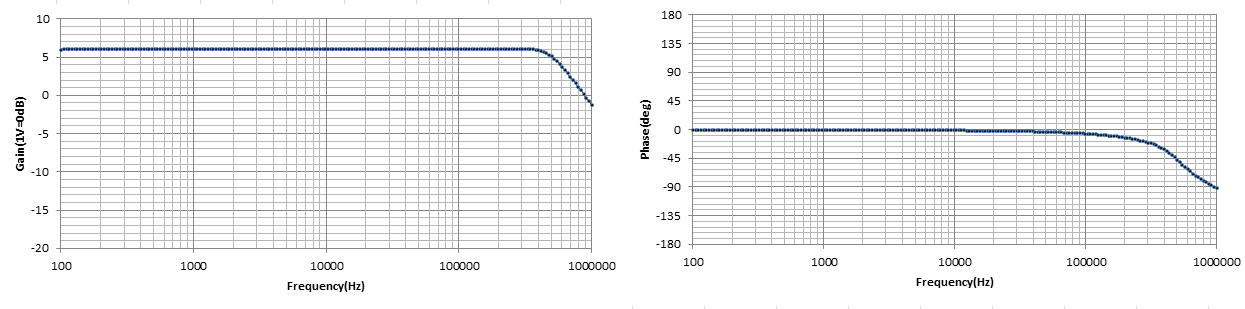

OPA627 有名どころのOPアンプです。でも、むちゃくちゃ高い（昔の購入時点でも２０００円以上した。今では４０００円くらい？）。 オーディオ用途では真価はでないでしょう。計測用途にはうってつけです。なんせ入力バイアス電流が小さいので、高インピーダンス入力に適しています。

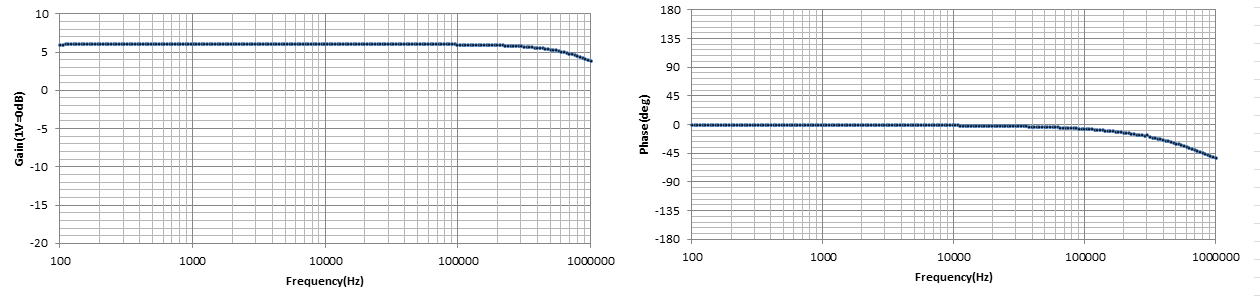

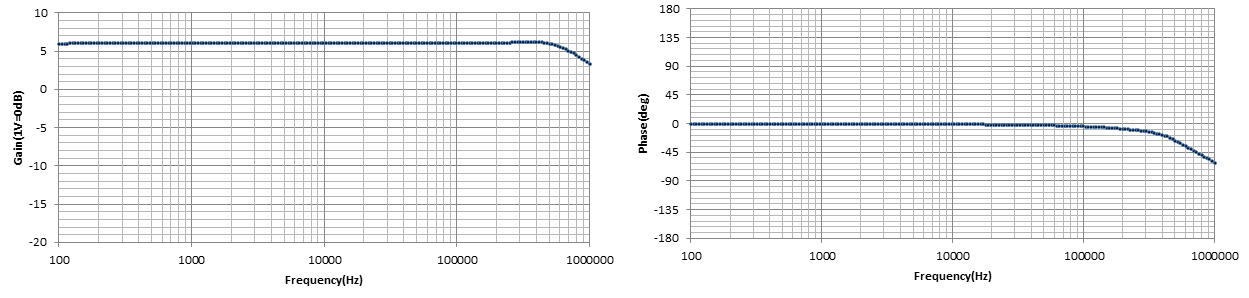

OPA134 オーディオ用でお気に入りです。以前は秋月でも取り扱いがありました。昔はDIGIKEYでも安かったのでレールで買いました。不良在庫中〜。

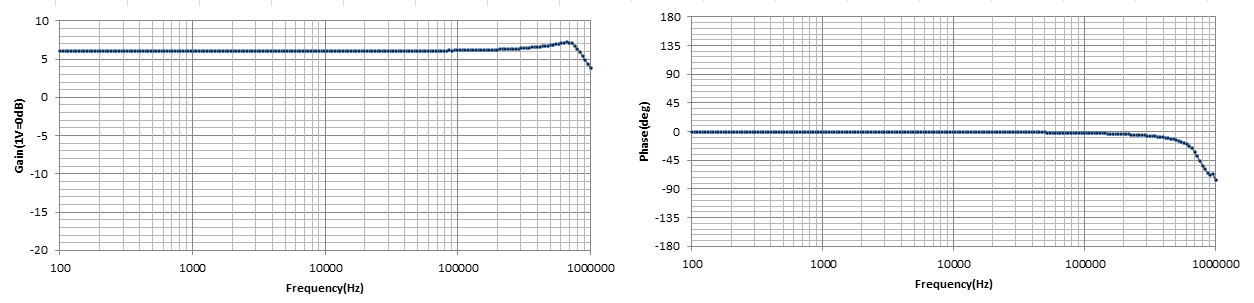

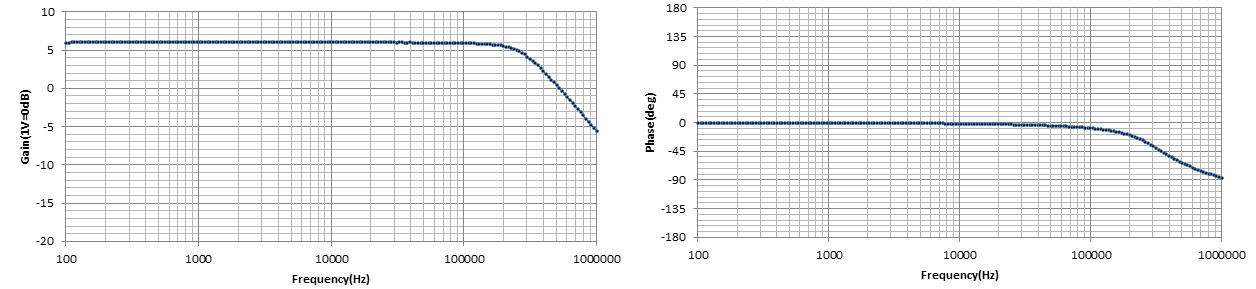

NE5534 バイポーラのOPアンプです。オーディオ用にも使えますが、電源関係につかったなあ〜。すこし高周波数のところで特性が盛り上がっています。

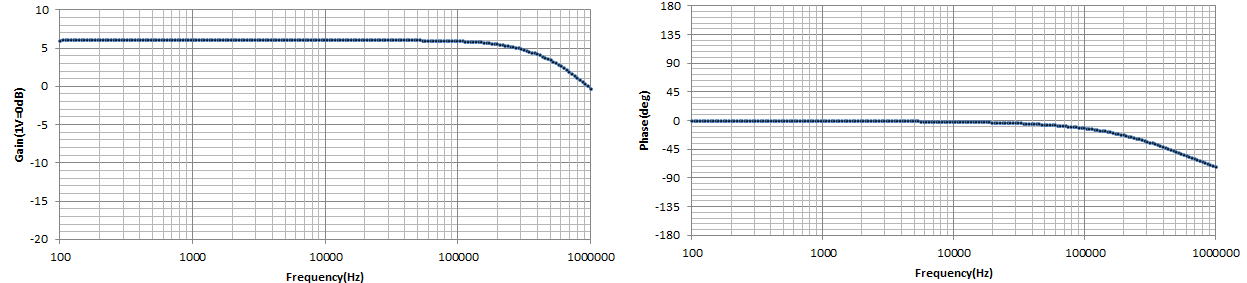

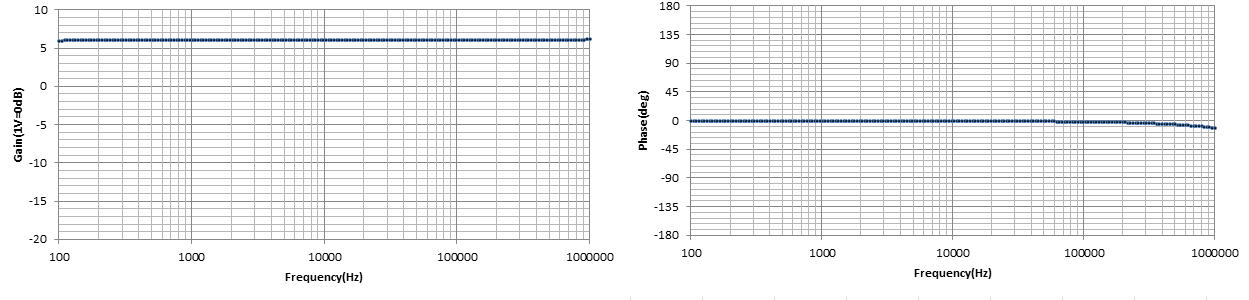

OP27 昔によく使いました。高速OPアンプといったら、これだったんだけどなあ〜。もう、化石レベルのOPアンプです。昔は、これでアンプも作ったなあ〜。

CA3140 CMOSのOPアンプ。低消費電流のときに便利なものですが、なぜこんなものを買ったのだろう？

OPA2604 これも、以前は秋月で売っていたような気がします。電源電圧が高くとれるので、パワーアンプのドライブ段につかったこともあります。

NJM4580 オーディオでは定番です。以前は３０円くらいだったけど、いまでは６０円もします。

LM358 タイマーなんかの単電源用途で使ったりします。ちょっと特性は癖がありそうです。

TL072 　これも使いやすいOPアンプです。1個３０円くらいなので、実験用で使いつぶすにはもってこいですが、オーディオ用としてもいい感じだと思います。

NJM2137 安価な高速OPアンプということで、買ってみました。秋月で１個１００円ですが、GB=200MHzあります。LM7171の代わりに使っていけば、財布にも優しそうです。 ただ、電源電圧は±５V使用なので、うっかり±１５V入れたら壊れるでしょう。

AD8599 とにかく低オフセットのSO-8のOPアンプが必要となって購入したものです。なんと、入力オフセット電圧は10uVです。1個720円なので、すこしお高い。

まだまだOPアンプは色々ありますが、また時間を見つけて測定してみましょう。

（まずは、おしまい）
