7インチのTFTが安くなっていました
以前にCPM80やCPM68K（i8080,MC68k用のOS）で遊んでいたときには、ターミナルはPCをつかっていたのだけれど、
やはり完全に独立したものにしようと、800x480のグラフィックカードを買ったりしましたが、4インチサイズTFT
だったこともあり、無茶苦茶文字が小さい！ そのため、一旦はVIDEOカードを作ったりしました。
もっと大きなサイズのTFTが欲しかったのですが、結構高かったこともあり、手を出していませんでした。

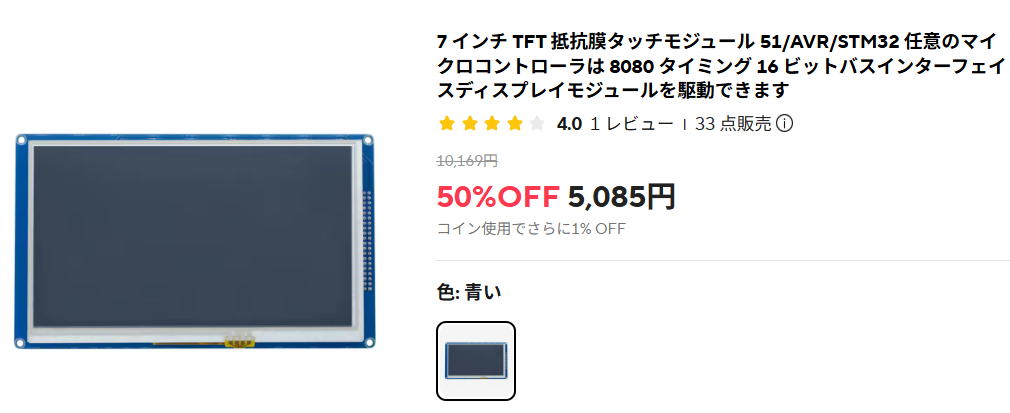

しかし最近では、どうやら5000円程度で購入できそうです。
ということで、１枚ポチっとしてしまいました。
７インチの800ｘ480ＴＦＴも安くなったようです。

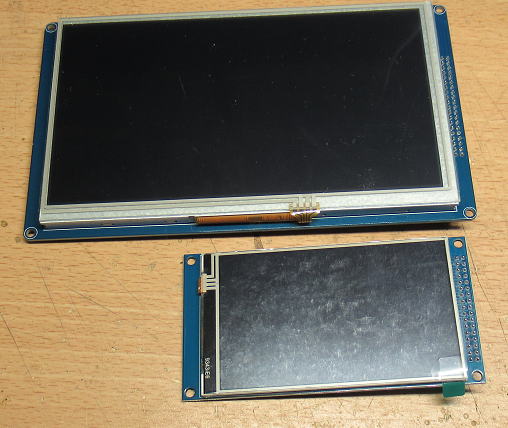

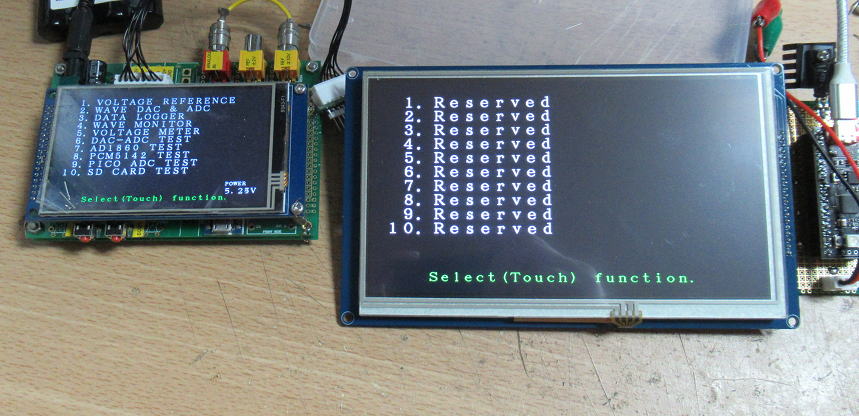

７インチの800x480TFTパネル（上）を買ってみました。下は3.9インチなので約倍程度大きいです。
ドライバはSSD1963で16ビットバス
いままで購入していなかったのは値段的なものもありますが、一番大きな理由は16Bitバスが必要なことです。
Z８０などの8ビットCPUでは扱いづらいです。もともとZ80なんかで動かすと、亀のような描画速度になってしまうので、
あまり実用的ではありません（まあ、実用なんか目指していませんが。
しかし、コントローラとしてRP2040(PICO)を挟んでやれば、高速に描画することができます。そして、RP2040は
32BitCPUなので16BitのI/Oを扱うのも問題ありません。

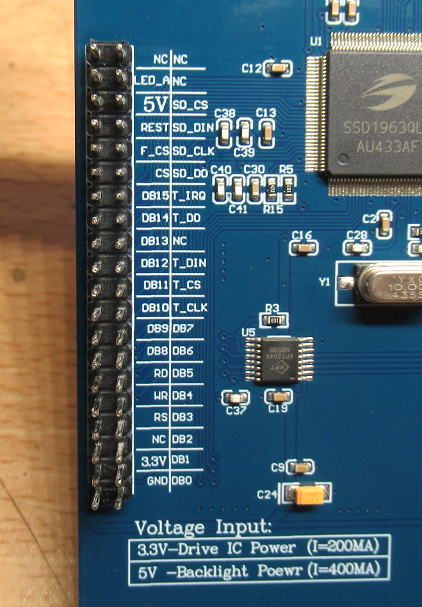

端子の配列です。データバスは16Bitが必要です。

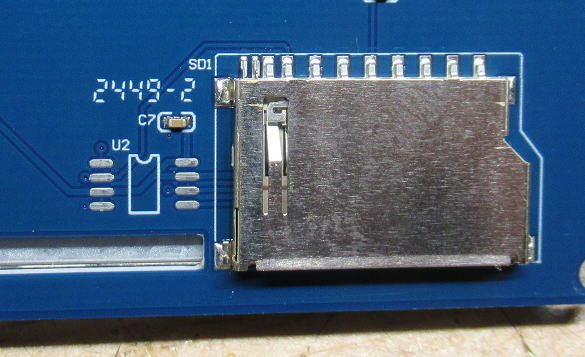

ちなみにSDカードソケットもあります。横のICは実装されていませんが、関係なさそうです。
必要なファイルを探しましょう！
SSD1963を動作させるためには、もちろんソフトが必要なわけですが、データシートを読み解いて
一からつくるのは大変です。ということで、ネットを探して使えそうなデータなどを収集です。
SSD1963も他のドライバーソフトと使い方自体は変りはないのですが、初期化プログラムの
部分が大きくことなるので、この部分を探してくる必要がありました。
どのサイトからDLしたのか記録しておこうとおもいましたが、分からなくなってしまって、
結局DLファイルだけになってしまいました。
SSD1963のデータシート
TFTパネルの寸法図
使えそうなソフト（これを修正して使います）
lcd.h
lcd.c
動かしてみましょう！
RP2040とTFTパネルを接続する基板を作成して、動かしてみます。
うん！やはり７インチとなると、かなり文字が大きくなります。
これなら、80x25文字でキャラクターフォントを表示させて問題なく使用できそうです。

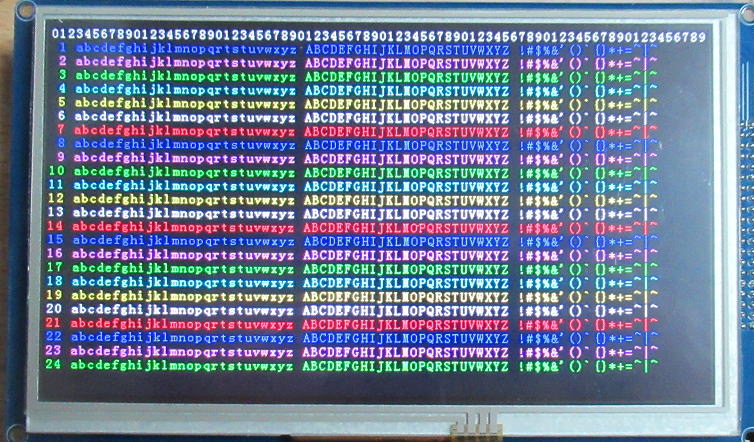

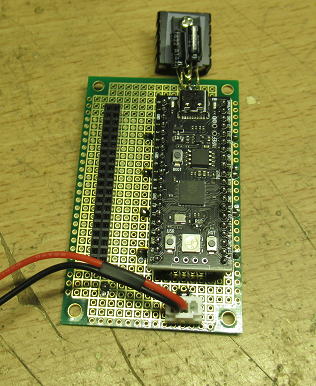

RP2040をつかった接続基板を作ってみました。
やはり、７インチとなるとかなり大きいです。これなら80x25キャラクタ表示をさせても視認できそうです。
SSD1963使用時の憂鬱
SSD1963をつかった７インチパネルを動かすことができましたが、一つ問題点があります。
というのも16Bitバスであるこから、PICOのI/O数が不足することが想定されます。
７インチパネルを動かすために必要なピン数は全部で２９本必要です。
LCD用 20本 （RDは勿論つかいません）
タッチパネル用 5本
SDカード用 4本
−−−−−−−−−−−−−−
合計 29本
それに対して、PICO（raspberry PI）では26本、中華PICOでも27本しかありません。
秋月のRP2040ボードだと30本ありますが、UART（２本）をつかうことも必要ですから、
全然たりません。
実際、使うには8ビットバスを一度ラッチして、16bitバスに拡張する必要がありそうです。
それとも、ピクセルデータを8Bitモードに設定して３回送信するようにするかなあ〜。
そうすると、データ転送時間がかかってしまいます。どのくらい遅くなるだろうか？
まだまだ事前にチェックしておくことが多そうです。
8ビット３回送信でも大丈夫そう
ピクセルデータの送信を８ビットで３回に分ける方法に変更してみました。
描画速度は遅くなりましたが、気になる程度ではなさそうです。
というか、もともとの描画速度が早いので、おそくなっても気にならないということでしょう。
こうすることで、使用するデータバスは8ビットになりますから、ＧＰＩＯが８本余裕ができます。
これは大きいなあ！
８ビット３回送出で描いてみましたが、あまり速度の低下はわからない感じです。
探せばあるもんだ 2025.8.12
TFTパネルが800x480なので、10x20のドットフォントがあればちょうど80x24文字表示ができます。
ということで、「Bitmap font 10x20」というキーワードで探すと、
色々なサイズのフォントデータがありました。
tamzen-font/bdf at master ・ sunaku/tamzen-font ・ GitHub
使えそうなもの２種類ほどＤＬして、データにしてみました。
----------------
----------------
----------------
----------------
---***----------
--*---*---------
-*-----*--------
-*-----*--------
-*-----*--------
-*******--------
-*-----*--------
-*-----*--------
-*-----*--------
-*-----*--------
----------------
----------------
----------------
----------------
----------------
----------------

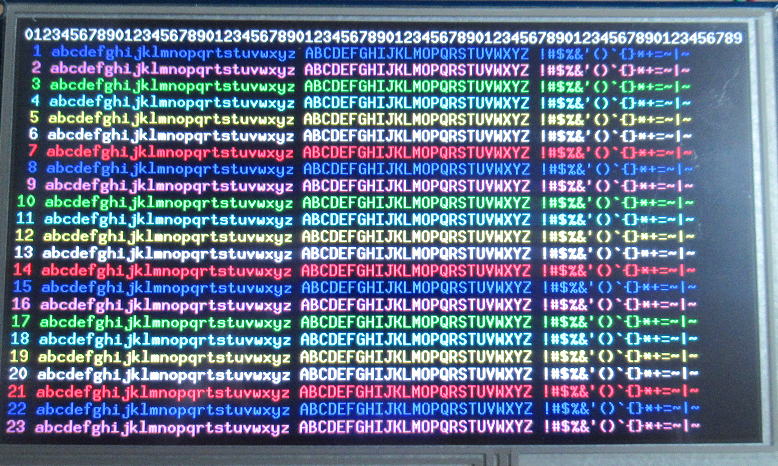

これなんかどうだろう？
ちょと文字が小さい気がするなあ〜。
----------------
----------------
----------------
----**----------
---****---------
--**--**--------
--**--**--------
-**----**-------
-**----**-------
-**----**-------
-********-------
-**----**-------
-**----**-------
-**----**-------
-**----**-------
-**----**-------
----------------
----------------
----------------
----------------

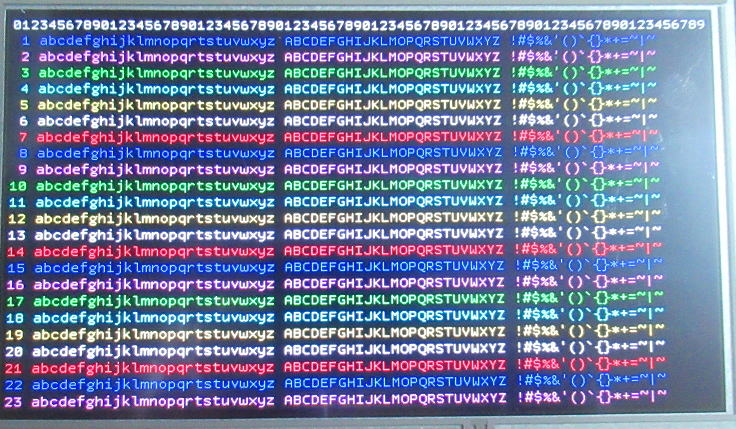

こちらはどうだろう？
少し文字も大きいし、太くて見やすいかな？
どのフォントを選ぶかは、好みの問題だけどできるだ大きいほうが見やすいから、後者かなあ〜。
（つづく）
