LT304Xの簡易ﾚｷﾞｭﾚｰﾀ基板の巻き　2015.5.14

そういえばこんなん作っていたのを失念していました。
通常の３端子ﾚｷﾞｭﾚｰﾀはノイズが大きいので、代替できるようにと考えたものです。

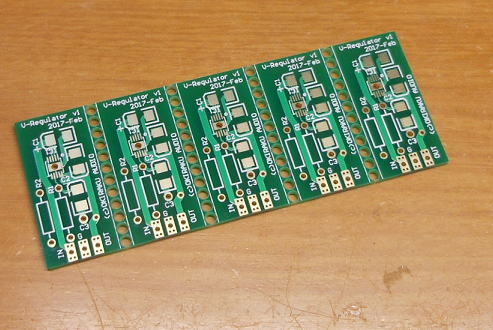

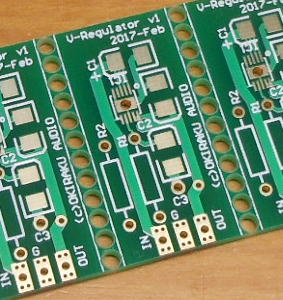

５枚綴りになっています。

シルクを見ると今年の２月に作ったんだな〜。

早速組み立ててみましょう

ICはLT3042をつかいます。出力電圧は３．３Vを目標にするので抵抗値は33ｋΩ＋α程度がいいのですが、
今回は３３ｋΩのみとしました。抵抗地はR1+R2で決定しますが、R2はジャンパーにしています。

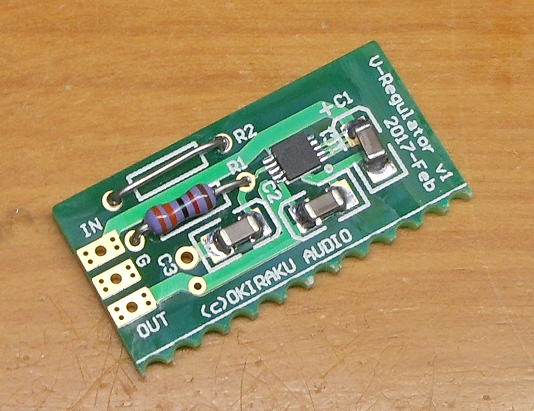

こんな感じでできあがりました。

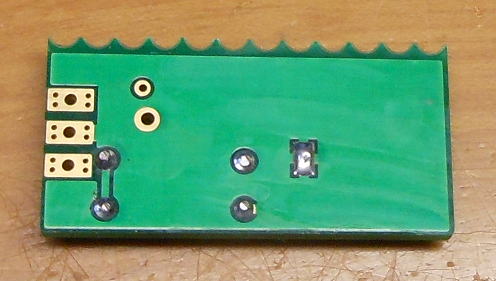

裏面はこんな感じ。とてもシンプルです。

確認してみましょう。
ブレッドボードに挿せるようにL型のアングルピンをとりつけます。

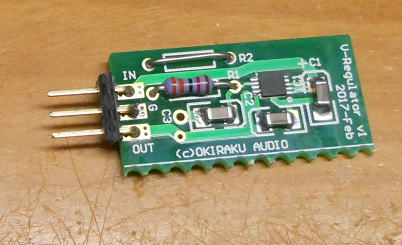

評価準備のためLピンをとりつけました。

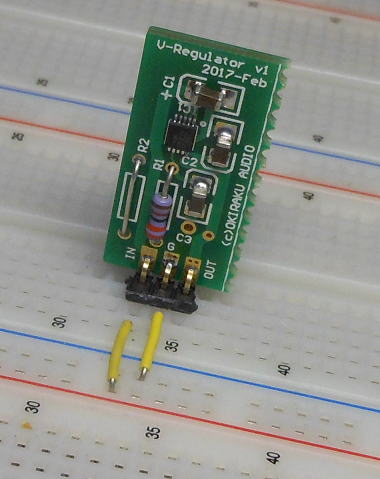

ブレッドボードに差し込んだ様子です。

ほぼ予定通り・・・・

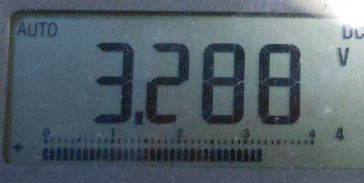

電圧値は3.288Vですね。３．３Vに対して0.36％低めですが
まあ誤差範囲です。ピッタシ３．３Vにしようと思えばさらに120Ω程度の
抵抗をいれればいいかもしれません。


まずは0.36％の誤差で出力が得られました。

ひっさしぶり〜　2017.5.28

ここんとこ出先続きで、なかなか自室に戻ることもなく、さらに半田コテも握ることなく・・・・。
時間が経つとともに、一杯なにかと忘れてしまっているだろうな〜。
途中までつくった基板も手付かずのまま放置気味ですが、思い出すリハビリからやっていきましょう。

ところで

LT3042の入出力電位差を調べてみましょう。カタログ値では350mVとなっていますが、
実際の負荷をかけた場合しらべてみましょう。

負荷には４７Ωの抵抗を２本並列で接続しました。
負荷電流は１４０mA程度になるはずです。

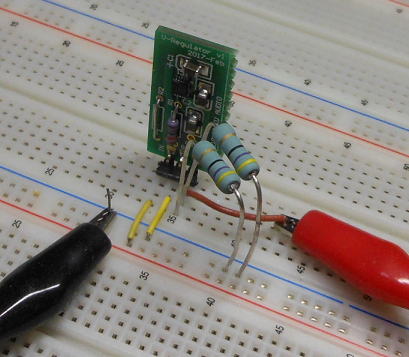

負荷をつないでみました。


ちゃんと負荷がかかってますね。

結果は？

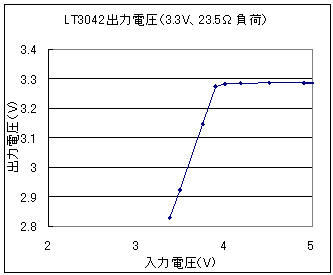

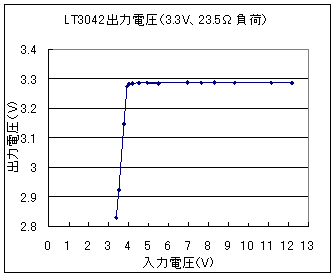

まずは入力電圧と出力電圧の関係です。

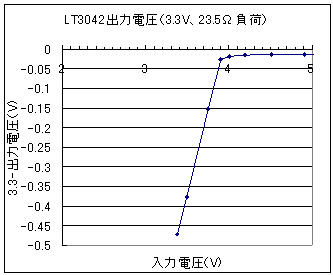

これだとすこしわかりにくいので、出力は3.3Vからの差分のみで表してみましょう



結果的にいくと3.3Vの出力を安定的に得るためには入力電圧は3.9V以上が必要な感じです。
ということは電圧差は0.65Vかな。実際には4V以上あれば十分ですが、余裕をもたせるなら5Vは欲しいかな。
でも、あまりあげすぎると発熱も心配です。
実験では１２V入力も試しましたが、そこそこ熱くなります。消費電力は1.2Wになりますからね。

（続く？）
