手元にある電子ボリュームについても動作させていきたいと思います。

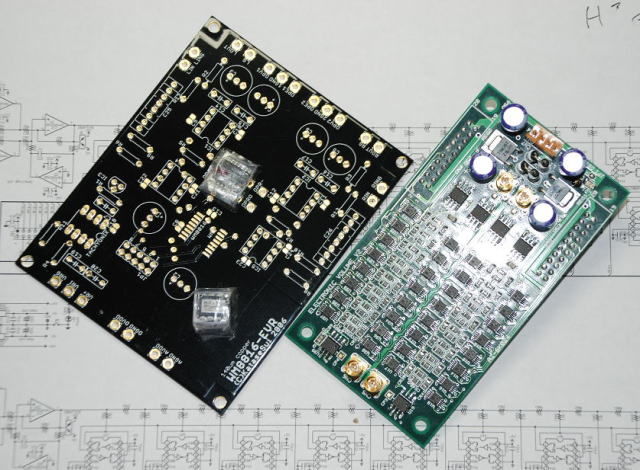

写真右側は以前に頂いたもので、ADG623を用いたR-2R型の電子ボリュームで４層基板に表面実装部品で組んであります。
写真左側はこちらで頒布されているWM8816をつかった電子ボリュームｊ基板です。
自分で試作したものだと、バグやらなにやらで気をつかいながら組み立てる必要がありますが、
こちらの基板群はすでに動作が確認されているものですから安心して扱えます。
まずはこちらから。
回路図はここになります。このボリュームの評価が遅れていた理由の一つは、入力がパラレル制御なので
その信号をつくってやる必要があります。最初はDIPスイッチにしようかと思っていましたが、それではなかなかボリュームとして
つかうことが難しいので、ちょっと手がでませんでした。
こちらの基板より評価！
その中で、今回の電子ボリューム基板の製作の中でＬＥＤ表示基板をつくったので、これを活用しましょう。
これはシリアル−パラレル変換ができますから、このポート出力を接続すればＯＫです。
制御ソフトも電子ボリューム制御ソフトver1.3をちょっとだけ修正するだけですぐにつかえます。

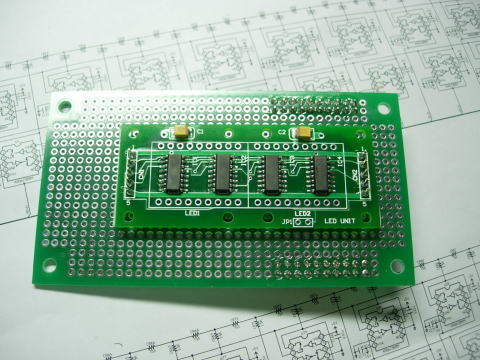

シリ−パラ変換にはLED表示基板を活用しました。

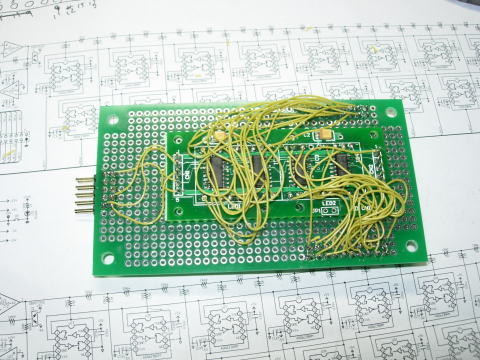

で、配線はご覧の通り、適度に縮れたラーメンのようになってしまいました（笑）。
ユニバーサルで配線することが少なくなったためか、この手の配線をし出すとすぐに雑になってしまいます（汗）。
配線完了！

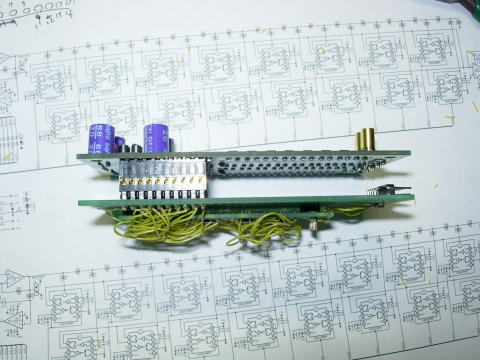

そして、シリパラの変換基板とボリューム基板を組み合わせるとこんな感じになります。
２枚の基板を合体！

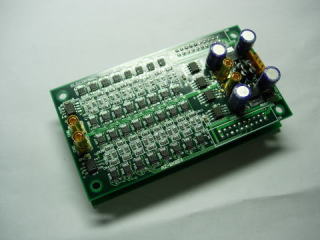

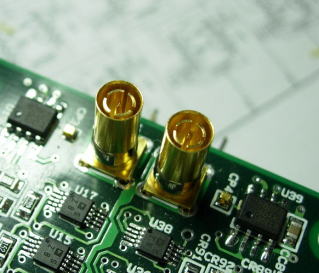

この電子ボリュームの基板は豪華にも同軸コネクタが付いています。しかしながら、これ用の細い同軸ケーブルもないし、
またコネクタを圧着する道具も持っていないので、このコネクタは残念ながら活用することができませせん。
同軸コネクタが折角ついているのだけど・・・・

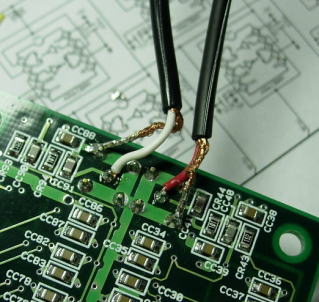

いきなり基板の裏側で直付けで配線することにしました。このケーブルは１００円均一で売っているAVケーブルを利用しています。
1mくらいあって100円って安いですから躊躇なかうケーブルの真ん中で切断して使用することができます。
それに左右で内部のケーブルの色も赤白と別れているので識別も便利です。
やっぱりこの方法が簡単！
そして、マイコンと組みあわせて早速動作確認にはいります。

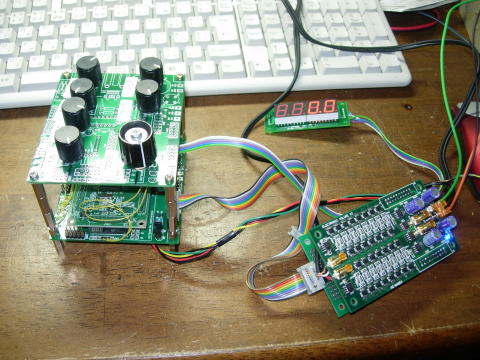

動作確認のようす。ボリューム基板が小さくでいいですね。
ソフトの変更は僅かですみました。無事動作したようです。
周波数特性は？2006.11.11
発振器をつないでみてみましょう。上段が入力、下段が出力になります。

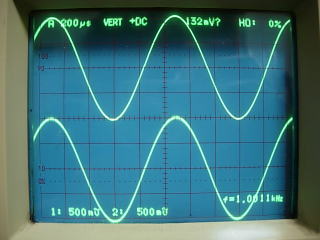

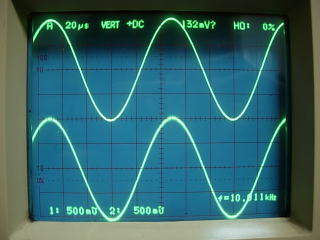

f=1kHz f=10kHz f=100kHz
100kHzまでは問題なしですね。100kHzで出力にノイズみたいなものがありますが、プローブのあて方が悪かっただけです。

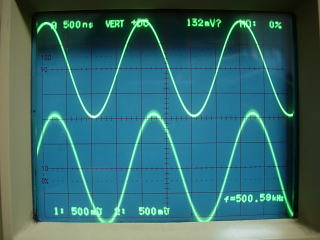

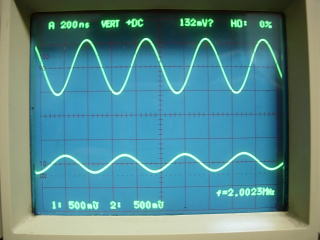

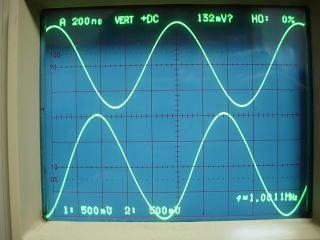

f=500kHz f=1MHz f=2MHz
500kHzになると位相遅れがみえはじめてきました。1MHzでは180度近く遅れて少しゲインが上がっています。2MHzでは減衰してきました。
上記のような結果を得ましたが、オーディオ用には勿体ない特性です。
試聴してみましょう！2006.11.12
ちょっと嗜好を変えて「アルルの女」あたりを試聴版に選びます。
で、ＣＤを鳴らすと・・・・あれ？左右の音量差がある・・・・ボリュームを回すと左がおかしい・・・・・
ん？回路図をみて解りました。左右で音量設定のコネクタのピン配置が違うのですね。
16Bitの上位下位が左右で入れ違いになっています。
このあたりの変更は配線で行わずソフトで行うと簡単です。数行の追加で左右のボリューム差が解消しました。
正確な感じの音だな〜
基板の実装の綺麗さに相関するのでしょうか、極めて正確な感じの音がします。
言い換えるとちょっと固めの感じもしますが、エージング不足なためかもしれません。
ＯＣコンがあるので100hくらいは連続通電が必要そうです。
しかしながら、S/NもＧＯＯＤです。無音時にはボリューム最大でも何も聞こえません。
課題は・・・
ボリューム操作時のチャージインジェクションノイズです。かなり盛大にでてきます。
原因はＩＶ抵抗値が高い（1.5kΩ）なので、放出される電荷によって発生する電圧（ノイズ）が高くなってしまうのが原因でしょうか。
アナログスイッチの動作電圧が５Ｖなので、入力段で一旦ゲインが１／２にされており、出力段であるＩＶでゲインを２倍にして
トータル１倍に設定してあるので、IVでゲインを稼ぐ必要がある点から仕方がないのという気もします。
でも、音質としては余裕でよいですね。それに小型だし、差動にしたとしてもそれほどスペースをとりません。
