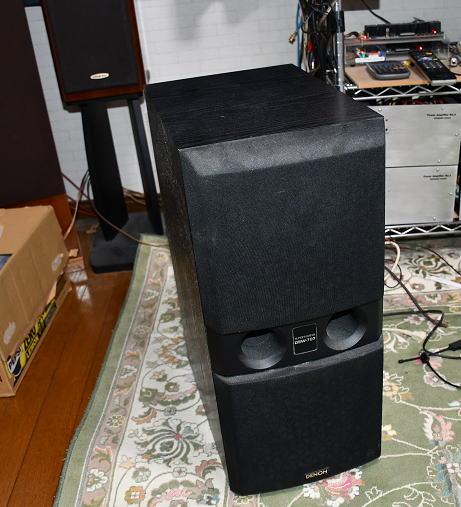

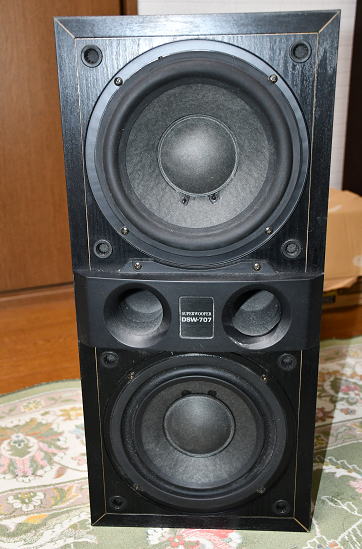

４年ほど前に購入したサブウーハです。アンプ内蔵です。

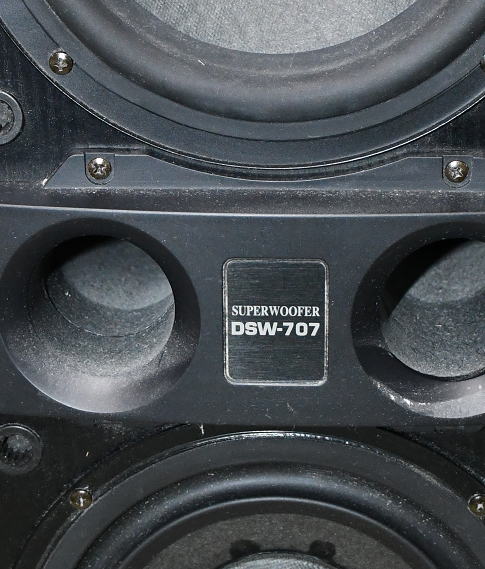

最大の特長はウーハが２つあって、上下でエッジの形状が違うところです。
改造は
改造の内容は、内蔵のアンプを切り離して２つのスピーカから独立して端子を設けることになります。
ということで、何かを付け足すというより、要らないものを取り去る改造です。

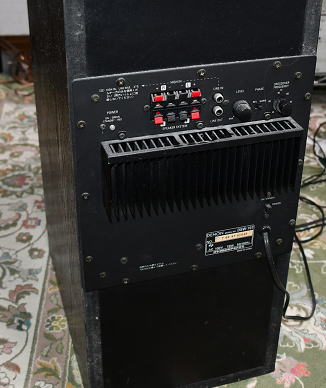

裏面にはアンプが取りついています。

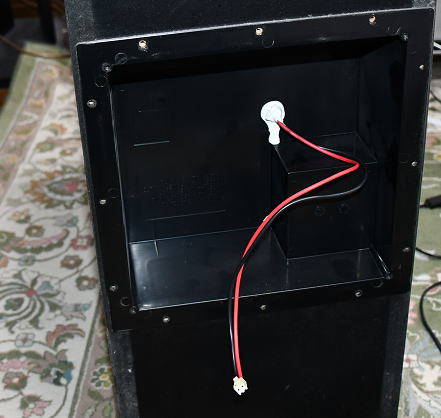

アンプを取り外すと、スピーカケーブルが１つしかでていません。
どうやら、内部で２つのSPにパラに配分されているようです。
上側のSPをはずすと、その端子から下側のSPに配線が分岐していました。

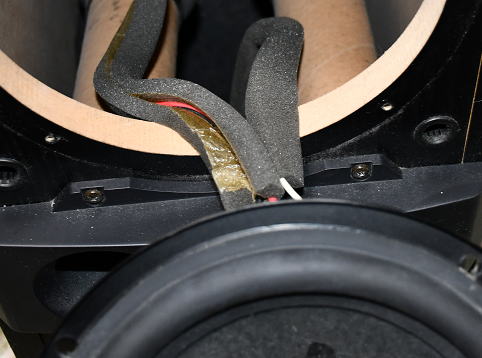

ケーブルの震動を防ぐために、スポンジがとりついています。

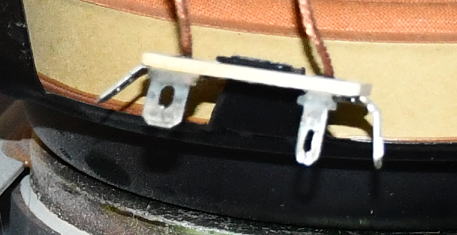

上側のSPの端子部です。分岐できるように複数の端子がついています。

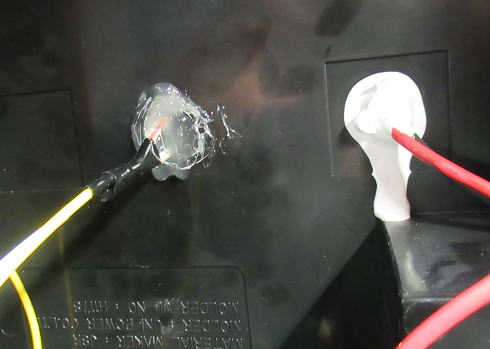

下側SPからの配線を取り出して、穴をあけて通します。あとで、気密のためにホットボンドで封印です。
SP端子は再利用
SP端子はすこし見栄えのする端子でもとりつけようかと思いましたが、そのための穴をあけるのも面倒だし、
とりはずした基板にSP端子があるので、それを流用することにしました。

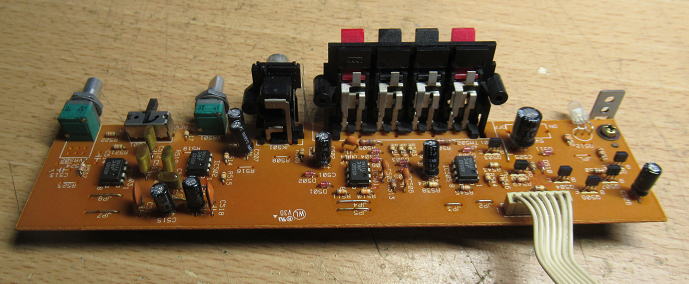

フィルター基板についているスピーカ端子を流用することにしましょう。

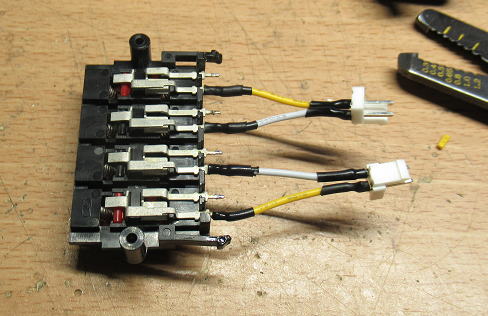

端子を取り外して、コネクタをとりつけておきました。
改造完了！
あとは、もとに戻して完了です。一応、配線チェックとして導通も確認しておきました。

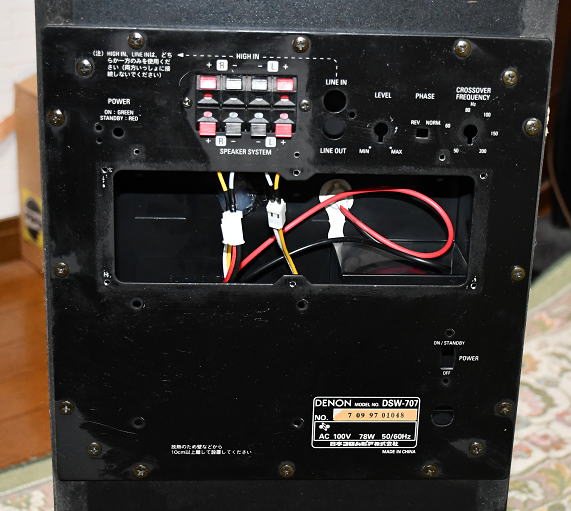

SP端子を流用しました。穴だらけのプレートが気になりますが、見えないのでヨシとします。
スピーカ端子の抵抗測定です。スピーカは６Ω程度かな。
試聴！

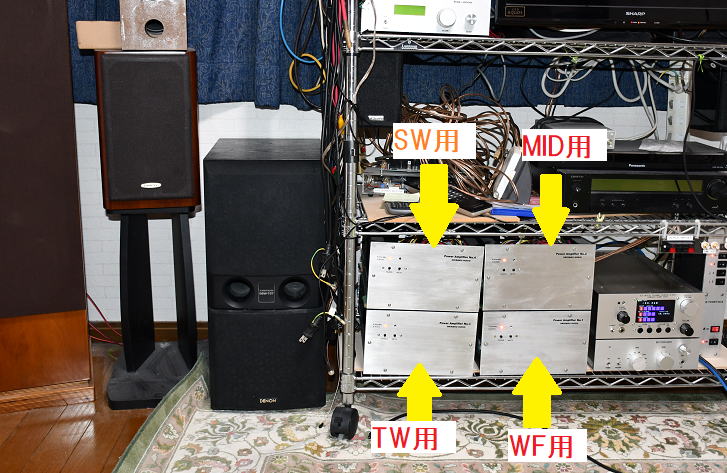

４WAYのマルチシステムです。アンプはPA-UNIT2をつかっています。
久しぶりに、このサブウーハを鳴らしてみました。カットオフは70Hzにしています。
音量レベルは、動いているかどうかがかろうじて分かる程度に軽くいれています。
それでもメインスピーカより１０ｄＢは高い値です．そのため、実際に入っている電力は、
かなりのもので、例えば50Hzの単音を入れてやると、メインスピーカよりはるかに大きな音がでてきます。
